Lugar de origen: | Guangdong, China |
---|---|
Nombre de la marca: | Sreada |
Número de modelo: | SRD.TGG.1B.302 M PARA ABRIR L=1500mm |
Cantidad de orden mínima: | 50 sistemas |
Precio: | $3.00 - $30.00/Sets |
Detalles de empaquetado: | por los bolsos del sello de vacío o cajas plásticas embaladas, después empaquetado del cartón |
Tiempo de entrega: | 5-7 días |
Condiciones de pago: | L/C, D/P, T/T |
Capacidad de la fuente: | 5000 sistemas/sistemas por semana |
Corazones: | 2 | Serie: | 1B |
---|---|---|---|
Corriente clasificada: | 15a | Voltaje de la prueba (contacto-contacto): | 1.5kV rms |
Voltaje de la prueba (contacto-SHELL): | 1.35kV rms | Color: | Plata |
Alta luz: | Arnés de cable industrial IP50,arnés de cable industrial 15A,Arnés de cable automotriz de TGG |

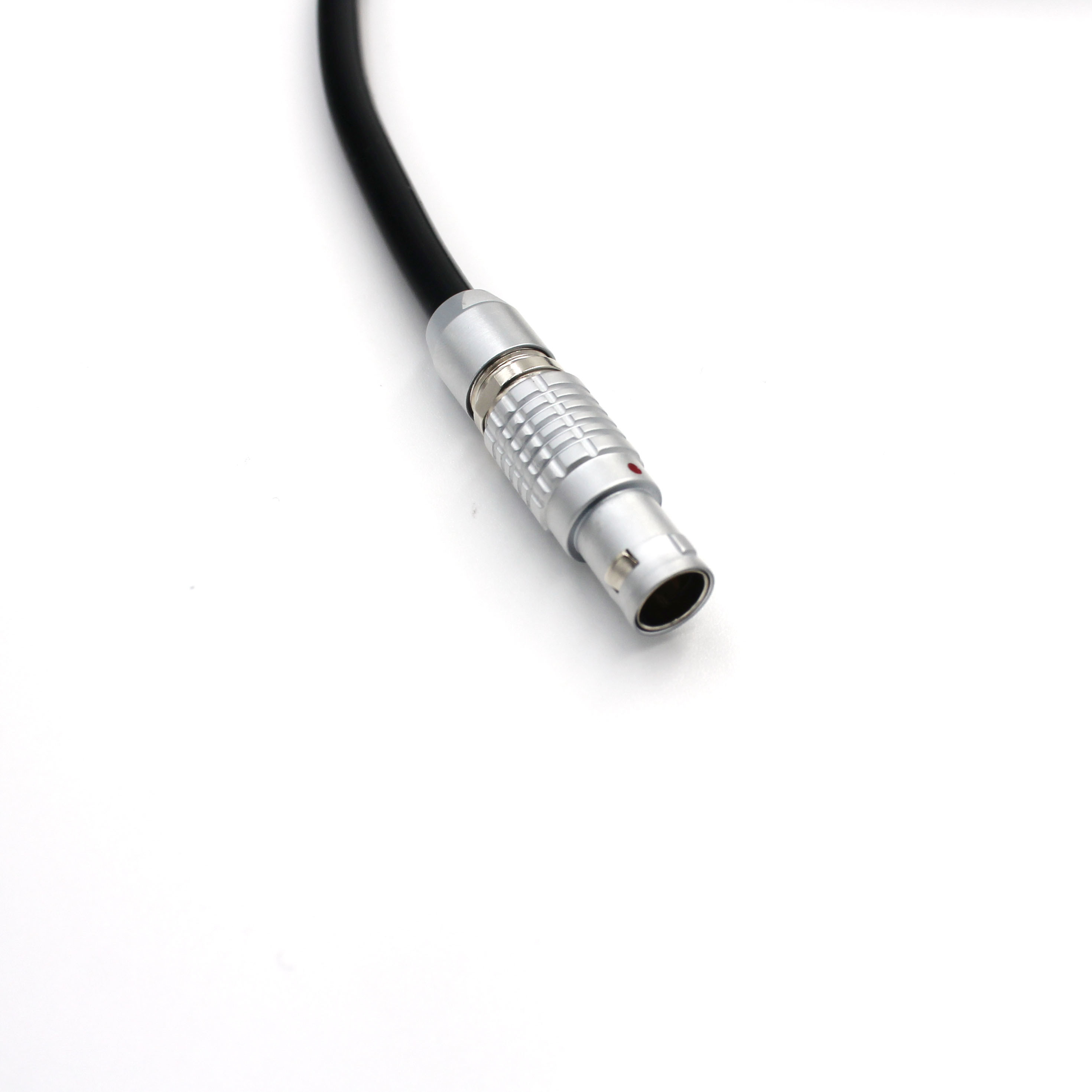

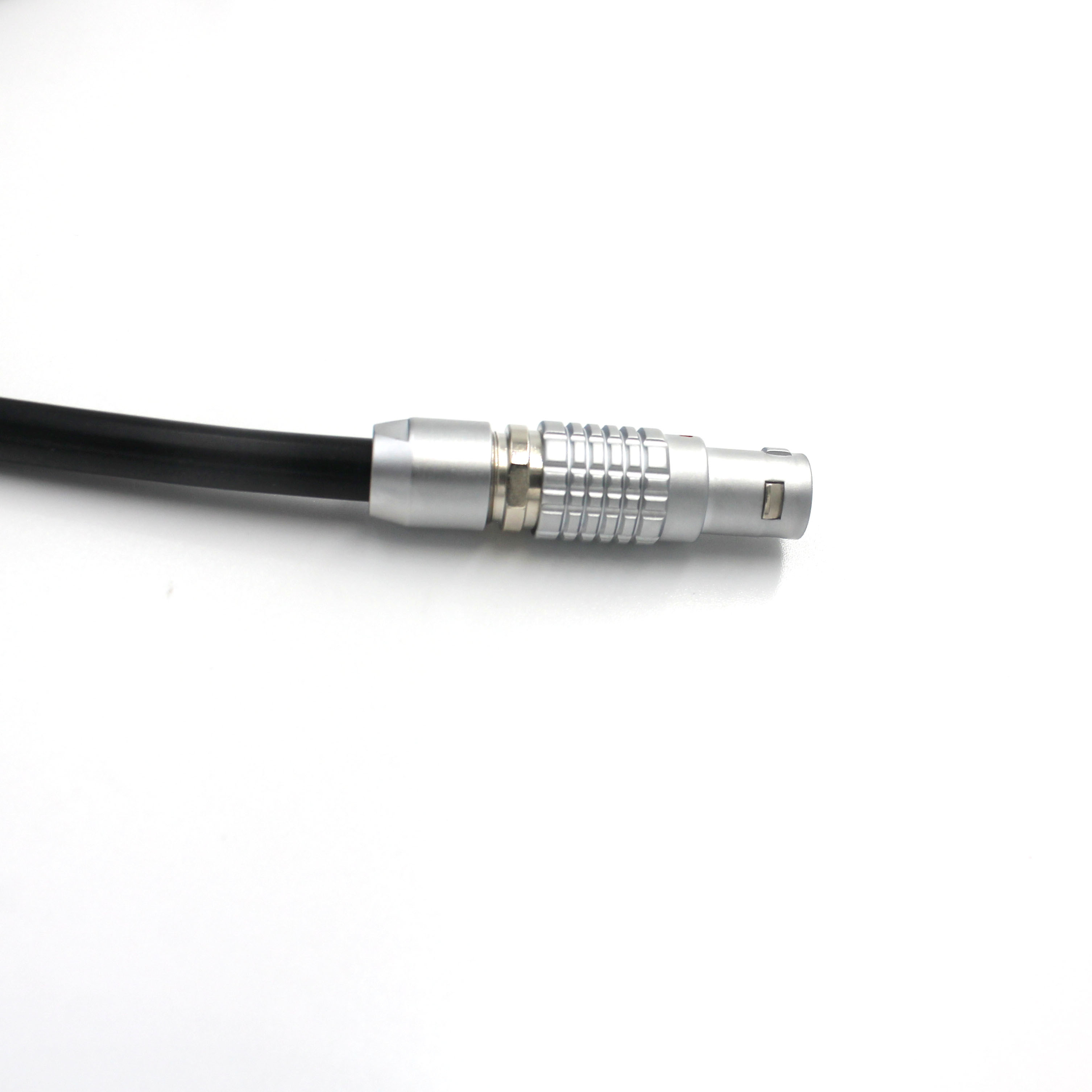

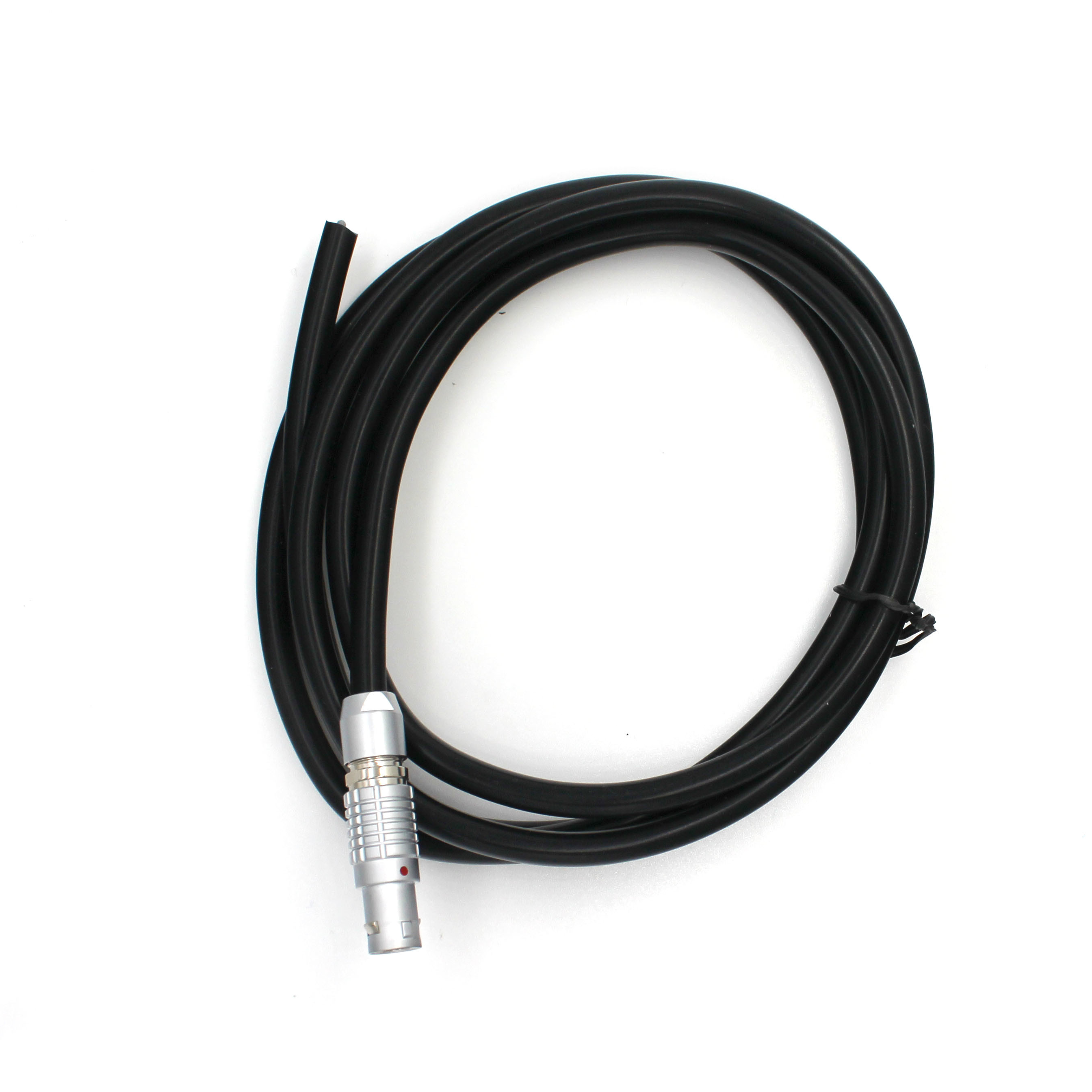

2 conector multi de Pin Male Plug TGG 1B 302 Pin Automotive Electrical Circular Cable
Detalle rápido del enchufe masculino eléctrico automotriz del perno de TGG 1B 2:
1. Sistema de autoretención de vaivén seguro del alto rendimiento
2. Instalación de alta densidad para el ahorro de espacio
3. Llave de la alineación y sistema que cierra polarizado para evitar el cruz-interfaz
4. investigación 360-degree para la protección completa del EMC
5. Funcional en una gama de temperaturas ancha de -45°C a +125°C
6. Soldadura disponible, PWB y contacto de ángulo recto del PWB
7. Tipos multifilares con 2 a 32 pernos
Especificaciones del enchufe masculino eléctrico automotriz del perno de TGG 1B 2:
Resistencia | >5000 ciclos |
Corriente clasificada | 15A |
Temperatura | -45℃~+125℃ |
Voltaje de la prueba (contacto-contacto) | 1.5kV rms |
Voltaje de la prueba (contacto-SHELL) | 1.35kV rms |
Prueba de corrosión del espray de sal | >48hours |
Nivel de la protección | IP50 |
Terminación | Soldadura |
Tipo de sujeción | De vaivén |
Final de Shell | Chrome |
Color de Shell | Plata |
Material del contacto | Latón |
Color del contacto | Oro |
Material del parte movible | PPS |
Usos del enchufe masculino eléctrico automotriz del perno de TGG 1B 2:
1. difusión: estudios y difusión del exterior, control de cámara remoto
2. médico: dispositivos de diagnóstico, usos de la terapia
3. transporte: marítimo, automotriz, ferrocarriles
4. defense&security: sistemas de comunicación, equipo de la vigilancia, adquisición de blanco
5. energía: petrol&gas, nucleares, energías renovables, pilas de combustible
Proceso de montaje de cable:
1. Pase el cable a través de la envoltura, de la nuez de la cola, y de la abrazadera del cable a su vez, y suéldelo con autógena al montaje del aislador de acuerdo con la orden.
2. Instale el corchete de dos piezas del aislador sobre el montaje soldado con autógena del aislador, observando que la ventana en el corchete corresponde a la saliente en el montaje del aislador.
3. Instale la abrazadera del cable a la posición apropiada del cable, observando que las salientes respecto a la abrazadera del cable para corresponder a los surcos respecto al corchete del aislador.
4. Empuje el montaje del aislador, el corchete del aislador y la abrazadera del cable en el montaje del enchufe a su vez, prestando la atención a la saliente en el anillo del corchete del aislador y el hueco en el montaje del enchufe.
5. Apriete la nuez de la cola al montaje del enchufe.
6. Ponga la chaqueta en el paso correspondiente de la nuez de la cola.
